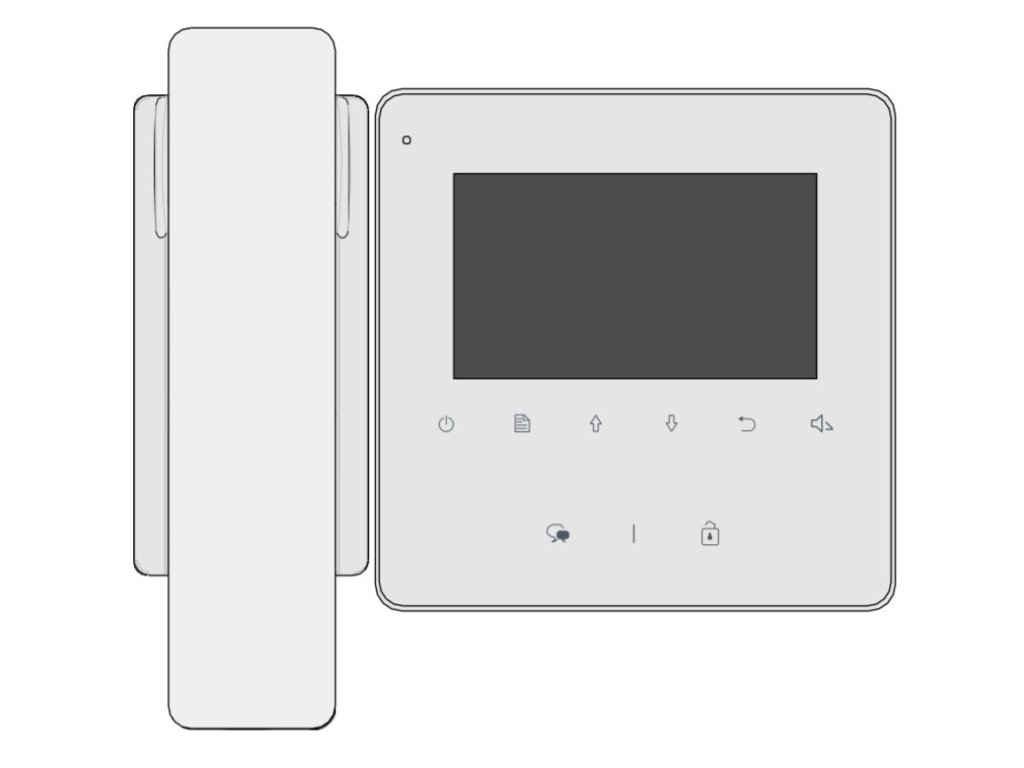

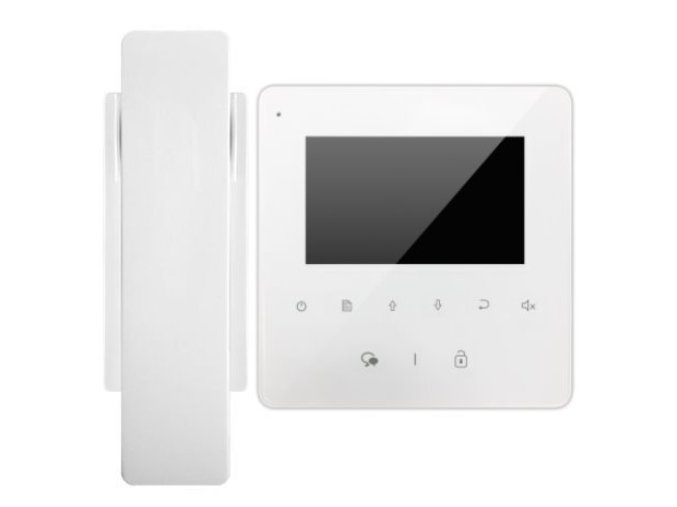

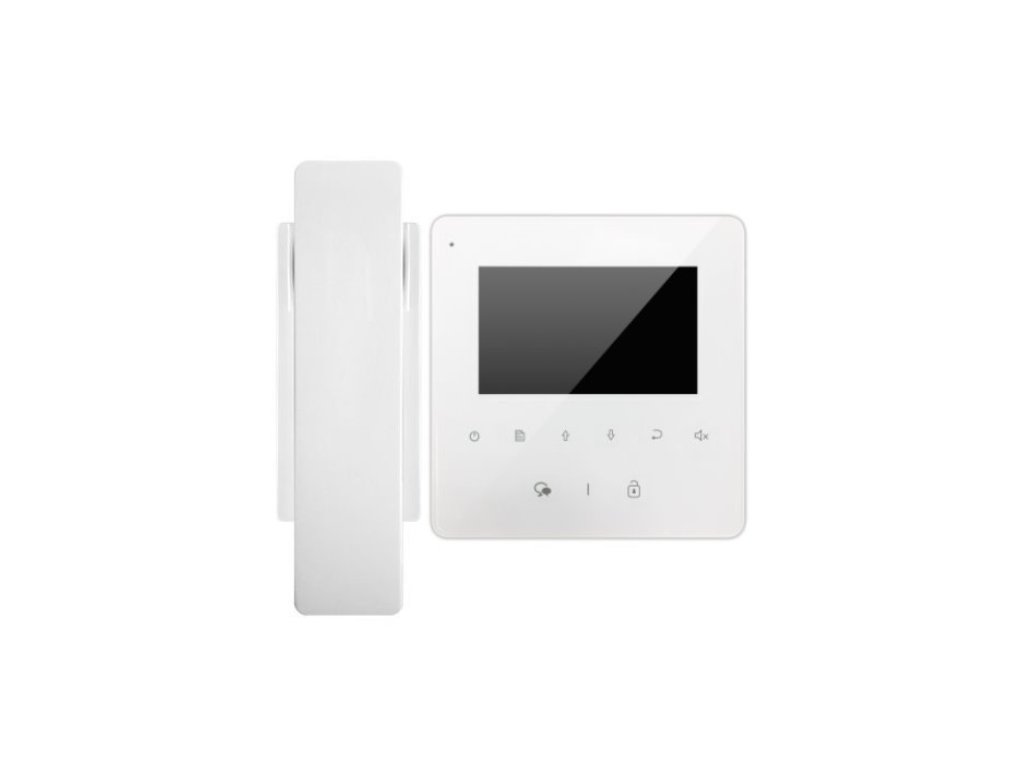

DPM-D244H

Komfortní barevný TFT 4,3" bytový monitor určen pro 2drátový domovní systém. Nabízí české rozhraní a možnost připojení telefonních a RLC modulů. Podpora interkomu a ovládání druhého zámku. Max. 32 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Monitor automaticky zhasne, pokud do 40 sekund nikdo hovor nepřijme.

Připojené sluchátko zabírá konektor pro zvonkové tlačítko. Proto nelze k tomuto modelu dveřní zvonkové tlačítko připojit.

ZÁKLADNÍ SPECIFIKACE

Displej: barevný 4,3", TFT, 480 x 272
Vnitřní paměť: ne
Slot na microSD: ne
Podpora DPA-D2-IPGv3 (IPGv3 slouží pro přepojení hovoru na SIP aplikaci v telefonu nebo IP telefon, přidá monitoru paměť na fotky návštěvníků nebo lze připojit monitor do dalšího segmentu přes LAN síť)

Podpora nastavení:

• hlasitost zvonění, hlasitost hovoru
• jas, barevnost
• volitelné tóny pro venkovní zvonění a pro interkom, specifický tón pro externí tlačítko zvonku
• nastavení doby zobrazení kamery 30s - 10 minut
• nastavení doby na rozepnutí zámku 1s - 99s


Rozměry: 137 x 137 x 17 mm
Napájení: poskytováno z domovní sběrnice, 28 V; odběr 7 mA v klidu, při komunikaci 196 mA
Ovládání zámku: zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice)

Instalace:

• odnímatelný kovový rám, připevnění vruty na stěnu
• monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2polová svorkovnice), možnost zapojit odbočkově nebo průběžně
• obvykle se k monitoru rovněž připojí i bytový zvonek (2polový vývod)
• DIP přepínači nastavíte požadované ID (0-31)
• Výstup na externí zvukové zařízení pro zvonění 12 V / 100 mA max.

Interkom mezi byty

• monitor má jmenný seznam, je možné zvolit účastníka

Interkom mezi monitory v jednom bytě

• max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2drátovou sběrnici
• každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu

Interkom na recepci

• jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmenném listu objevuje na zvláštním místě, jinak shodné jako volání interkomem mezi byty
